Quels sont les 3 types de courroies ?
Dans tout système de transmission mécanique, la courroie joue un rôle fondamental : elle transmet le mouvement et la puissance entre des éléments rotatifs, que ce soit dans un moteur automobile, une machine industrielle ou un équipement agricole. Il existe principalement 3 grands types de courroies, chacun répondant à des besoins spécifiques en termes de charge, de précision et d’application.
Points clés
- Les courroies assurent la transmission de la puissance et du mouvement dans divers systèmes mécaniques, agricoles et industriels.
- La courroie plate est une solution simple et polyvalente, idéale pour les applications légères à moyennes grâce à sa facilité d’installation.
- La courroie trapézoïdale offre une grande robustesse et une forte adhérence, ce qui la rend indispensable pour les transmissions industrielles et agricoles nécessitant des efforts importants.
- La courroie crantée permet une synchronisation parfaite sans glissement, étant ainsi privilégiée pour les mécanismes exigeants comme la distribution automobile.
- Le choix d’une courroie doit reposer sur l’application spécifique, en évaluant les besoins en puissance, en précision et en synchronisation.
- Pour un remplacement efficace, il est crucial de mesurer précisément les dimensions de la courroie et de vérifier l’état des galets tendeurs.

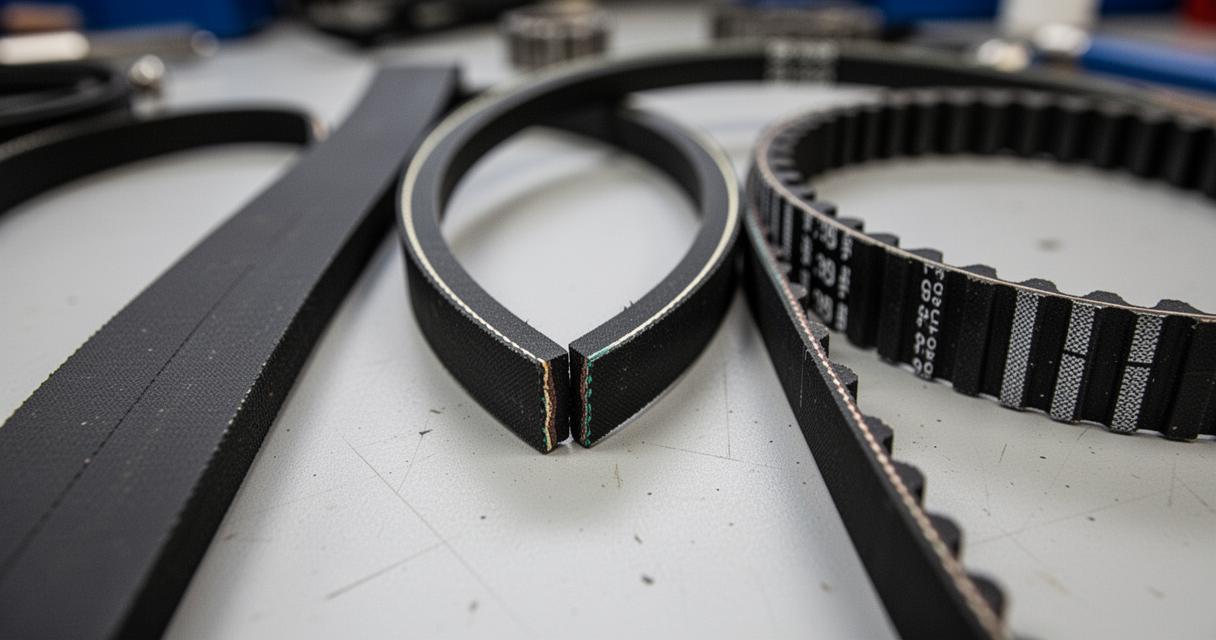

La courroie plate et la courroie trapézoïdale : deux classiques de la transmission
La courroie plate : simplicité et polyvalence pour les applications légères
La courroie plate est l’une des formes les plus anciennes de transmission par courroie. Sa conception simple — une bande souple et rectiligne — lui confère une grande polyvalence pour des applications légères à moyennes. Parmi les solutions disponibles sur le marché, on trouve par exemple des courroies plates agrafables fabriquées à partir de matériaux composites intégrant une âme en fibre et un revêtement en élastomère. Ce type de construction assure une bonne résistance à l’usure tout en permettant une installation facilitée grâce à l’agrafage, qui consiste à relier les deux extrémités de la courroie à l’aide d’une agrafe métallique, sans outillage lourd. À titre d’exemple, pour retrouver ce type de produit, vous pouvez consulter https://www.promeca.com/294-courroies-plates-agrafables, une référence utile pour le montage ou le remplacement sur des machines dont la pièce d’origine n’est plus disponible. Cette courroie est notamment utilisée sur les bancs de scie, les scies circulaires ou les machines à bois. Elle convient également aux installations anciennes dont les références d’origine ne sont plus fabriquées.
La courroie trapézoïdale : robustesse et adhérence pour les efforts importants
La courroie trapézoïdale doit son nom à sa section transversale en forme de trapèze, qui lui permet de s’encastrer dans des gorges de poulies et d’assurer une transmission de puissance élevée avec un risque de glissement réduit. Elle est disponible en plusieurs sections classiques — Z, A, B, C — dont les largeurs varient de 10 à 22 mm, ainsi qu’en sections dites étroites comme les profils SPZ, SPA, SPB ou SPC. Cette diversité de formats en fait un composant incontournable dans les transmissions industrielles, les machines-outils, les compresseurs, mais aussi dans les équipements agricoles tels que les tracteurs ou les moissonneuses-batteuses. Sa robustesse et son adhérence en font une solution de référence pour les efforts importants, là où une courroie plate atteindrait ses limites.
La courroie crantée : précision et synchronisation pour les mécanismes exigeants
Principe de fonctionnement et avantages de la courroie crantée

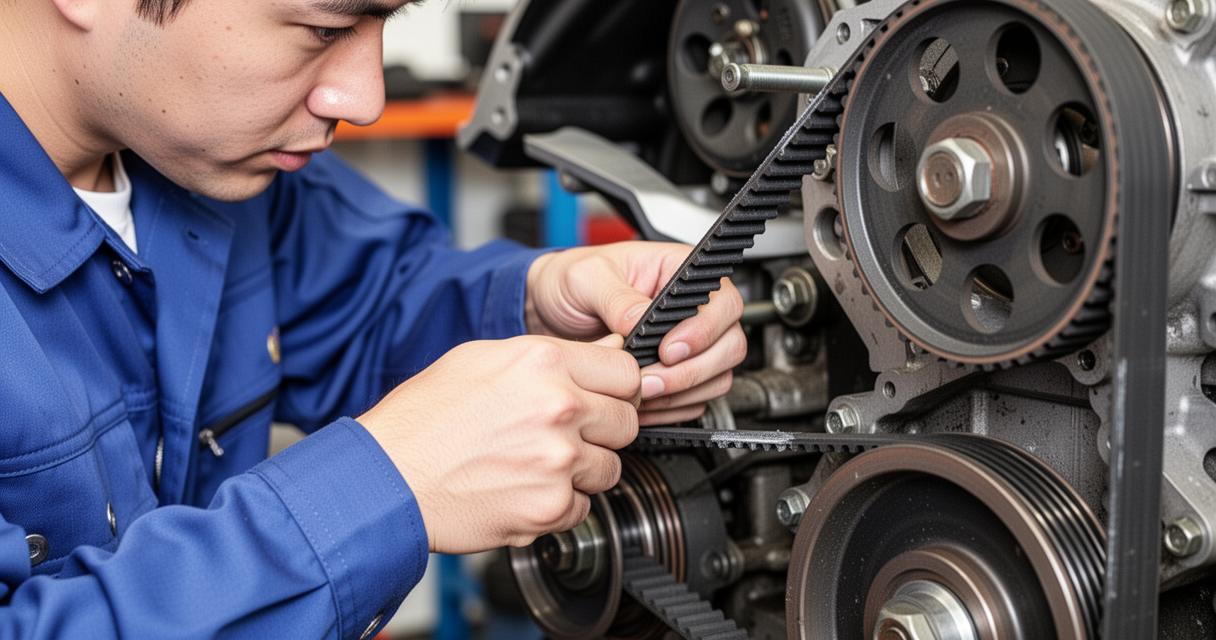

La courroie crantée, également appelée courroie dentée, se distingue par la présence de crans ou dents sur sa face interne, qui s’engrènent dans les dents de poulies correspondantes. Ce mécanisme garantit une synchronisation moteur parfaite, sans aucun glissement possible. Dans le domaine automobile, elle est utilisée comme courroie de distribution pour synchroniser des composants essentiels tels que le vilebrequin, l’arbre à cames, la pompe à eau et les soupapes. Un léger décalage dans cette synchronisation peut dégrader les performances du moteur et augmenter la consommation de carburant, voire provoquer des dommages internes coûteux. Les matériaux employés, comme le caoutchouc ou le néoprène, lui confèrent durabilité et résistance à l’usure, tandis que sa conception légère et silencieuse facilite l’entretien. On estime qu’environ 40 % des moteurs utilisent une distribution par courroie.
Comment choisir le bon type de courroie selon son application ?
Le choix entre une courroie plate, une courroie trapézoïdale ou une courroie crantée dépend avant tout de l’application visée. Pour les systèmes de convoyage ou les machines légères, la courroie plate reste une option simple et efficace. Pour les transmissions à forte puissance dans l’industrie ou l’agriculture, la courroie trapézoïdale s’impose par sa robustesse. Enfin, dès que la précision et la synchronisation sont des critères prioritaires — comme en distribution automobile ou dans les machines-outils —, la courroie crantée est la solution adaptée. Pour identifier la bonne référence, il est recommandé de mesurer les dimensions exactes de la courroie à remplacer :
- La largeur et la hauteur de la section
- La longueur totale
- Le pas et le nombre de dents pour les courroies dentées
Il est également conseillé de vérifier l’état du galet tendeur lors de tout remplacement de courroie, en particulier en contexte automobile, afin de garantir la fiabilité et la longévité de l’ensemble de la transmission. Suivre les recommandations du fabricant reste la meilleure approche pour une maintenance moteur efficace et durable.
